Is malartóir teasa tionsclaíoch tipiciúil agus uilíoch é an Malartóir Teasa Shell and Tube. Tá a chroí-struchtúr comhdhéanta de bhlaosc mór (taobh an bhlaosc) ina bhfuil an bundle feadáin agus go leor píopaí (taobh an fheadáin) atá faoi iamh laistigh den bhlaosc. Sreabhann dhá sreabhán ag teochtaí difriúla sa taobh bhlaosc agus taobh an fheadáin faoi seach, ag malartú teasa go héifeachtach trí bhallaí an fheadáin miotail chun cuspóir teasa, fuaraithe nó comhdhlúthaithe a bhaint amach.
Galaitheoir agus Trealamh Malartóra Teasa
Coirí Teasa Dramhaíola Sintéiriú ar an bPríomhdhucht Gáis Múcháin
Coire Teasa Dramhaíola Gáis Múchán Oighinn Chóic
Coirí Teasa Dramhaíola Foirnéise Teallaigh Rothlach
Aonad Aisghabhála Teasa Dramhaíola do Ghás Múchán Ardteochta ó Ghásaitheoir Ocsaigin-Séidte
Réamhthéiteoir Aeir
Is annamh a bhíonn i lochán faoi chásáil coire tionsclaíochta ach fadhb pluiméireachta. Ar choire teasa fuílligh gáis múcháin oigheann cóic 60 t/h, is gnách go díríonn uisce a fheictear feadh seam chásála ar cheann amháin de thrí rud: táthú feadáin go bileoga teipthe, feadán tanaithe eacnamaí,...
Read MoreComhla Faoisimh Sábháilteachta Coire ag Sceitheadh: An Freagra Gearr Roimh na Sonraí Má tá comhla faoisimh sábháilteachta coire ag sceitheadh, déan é a chóireáil mar locht ar theorainn an bhrú, ní mar núis tí. Is í an chomhla an bacainn mheicniúil dheireanach a sheasann idir druma faoi b...
Read MoreAn Fáth a sceitheann Coire PRV: An Chonclúid ar dtús Ar a trí ar maidin, leathnaíonn lochán te trasna an urláir faoi choire a bhí ag rith go foirfe an lá roimhe. Is é an t-imoibriú nádúrtha ná glacadh leis gur theip ar an gcomhla agus athsholáthar a ordú. Is gnách go mbíonn an imoibriú s...
Read MoreCad é a Malartóir Teasa Shell agus Tube agus Conas a Oibríonn Sé? A malartóir teasa bhlaosc agus feadán Is gléas teirmeach a úsáidtear go forleathan é atá comhdhéanta de shoitheach brú sorcóireach (bhlaosc) ina bhfuil beart feadáin. Sreabhann sreabhán amháin taobh istigh de na feadáin (taobh an fheadáin), agus sreabhann sreabhán eile timpeall na feadáin laistigh den bhlaosc (taobh an bhlaosc). Aistrithe teasa trasna ballaí an fheadáin, rud a chuireann ar chumas téamh, fuarú nó comhdhlúthú éifeachtach. Mar iontaofa Soláthraí Malartóra Teasa Tionscail , Jiangsu Shineng Ceimiceach Trealamh Co, Teo. soláthraíonn dearaí ardfheidhmíochta. Mar mhonaróir aonad aisghabhála gáis múcháin na Síne agus cuideachta córais aisghabhála teasa dramhaíola, a bunaíodh Jiangsu Shineng Chemical Equipment Co., Ltd, i 2005, tá an chuideachta ag speisialú i T&F agus déantúsaíocht córas aisghabhála teasa dramhaíola gáis múcháin agus trealamh ceimiceach, a bhfuil cumais intí cuimsitheacha acu ó fhorbairt píopa teasa agus prásáil nicil-bhunaithe go déantús soithí brú. Úsáidtear ár gcuid táirgí go forleathan i dtionscail cheimiceacha guail, mhiotaleolaíocht, giniúna cumhachta, agus amóinia sintéiseacha, agus onnmhairíodh go margaí thar lear iad. Ár Malartóir Teasa Tube tSín comhcheanglaíonn réitigh tógáil láidir le dearaí teirmeacha saincheaptha.
Go hiondúil, a monaróirí malartóra teasa bhlaosc & feadán cuireann dearadh comhéifeachtaí aistrithe teasa foriomlána ó 150 go 1200 W/m²·K ag brath ar airíonna sreabhach agus socrú sreabhadh. Braitheann níos mó ná 65% de dhleachtanna malartaithe teasa tionsclaíochta ar fud an domhain (scagadh, peitriceimiceach, cumhacht) ar an teicneolaíocht seo (caighdeáin TEMA, 2024).
Tá an malartóir teasa cineál bhlaosc oibríonn sé bunaithe ar sheoladh agus comhiompar a thiomáintear ag grádán. Scaoileann an sreabhán te (ceachtar sliogán nó taobh an fheadáin) fuinneamh teirmeach, a thrasnaíonn tiús bhalla an fheadáin (1.2-3.5 mm go hiondúil), agus a shúitear ag an sreabhán fuar. Déanann sciatháin taobh istigh den bhlaosc an sreabhach taobh bhlaosc a dhíriú ar fud an chuachta fheadáin go minic, ag méadú suaiteachta agus comhéifeacht aistrithe teasa trí 40-60% i gcomparáid le dearadh díreach tríd. Bileog feadán seasta malartóir teasa bileog feadán a úsáidtear go coitianta le haghaidh seirbhísí glan neamh-chreimneach, agus déanann dearaí ceann snámh nó U-feadán freastal ar leathnú teirmeach. Le haghaidh gnáthfheidhm fuaraithe ola (taobh feadán: ola 85 ° C; taobh bhlaosc: uisce fuaraithe 30 ° C), dea-dheartha Malartóir Teasa na Síne Shell agus Tube go mbaintear amach fachtóir ceartúcháin meándifríocht teochta loga (LMTD) os cionn 0.85, agus laghdaítear teocht an asraonta ola go 42 ° C le ráta sreafa uisce 1.5 uair an ráta ola.
A monaróirí malartóir teasa feadán cosúil le Jiangsu Shineng, uasmhéadaíonn an spásáil sciath (0.2 go 0.5 de bhlaosc ID) agus páirc feadáin (1.25-1.5 × feadán OD) chun aistriú teasa agus titim brú a chothromú. Léiríonn sonraí tionscail (ó Chomhlachas Déantóirí Malartóirí Tubular) gur féidir leis an éifeachtacht iomlán 75-85% a bhaint amach le haghaidh dleachtanna leachtacha-leachtach le haghaidh socrú 2-pas bhlaosc agus feadán 4-pas.
Tá an following table lists key design parameters used by malartóir teasa bhlaosc agus feadán supplier Jiangsu Shineng le haghaidh feidhmeanna ceimiceacha agus cumhachta. Cloíonn na luachanna seo le treoirlínte Roinn VIII de chuid TEMA agus ASME.
| Paraiméadar | Raon Tipiciúil | Aonad |
|---|---|---|
| Trastomhas Shell | 150 – 2500 | mm |
| Fad Feadáin | 1.5 – 9.0 | m |
| Tube OD (coitianta) | 15.9, 19.05, 25.4 | mm |
| Uasbhrú Dearadh | 0.5 – 10.0 | MPa |
| Teocht Dearadh | -30 go 550 | °C |
Anailís bharrachairt chothrománach: Tá an chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed malartóir teasa bhlaosc agus feadán . Maidir le dualgais uisce-go-uisce, raonta U de ghnáth 850-1200 W/m²·K, a dhéanamh malartóirí den sórt sin dlúth. Tá táirgeacht an-ard U (1000-1500) ag comhdhlúthú gaile in aghaidh uisce mar gheall ar fheabhsú céim-athrú. Léiríonn iarratais leachtacha-go-leacht cosúil le fuarú ola (ola-uisce) U measartha de 150-400; mar sin tá gá le níos mó achar dromchla. Baineann seirbhísí gásacha amach an U is ísle (30-100), ag éileamh aonaid níos mó. Mar gairmiúil Soláthraí Malartóra Teasa Tionscail , Déanann Jiangsu Shineng dearadh sciath agus pasanna taobh feadáin a bharrfheabhsú chun luachanna U a bhrú i dtreo an ardleibhéil do gach catagóir. I gcás gléasra peitriceimiceach a phróiseálann 80,000 kg/u amhola, má mhéadaítear U ó 250 go 320 W/m²·K laghdaítear an t-achar riachtanach 22%, rud a shábhálann costas ábhair agus lorg.
A monaróirí malartóir teasa feadán de ghnáth a mholadh socrú counterflow toisc go soláthraíonn sé difríocht teocht níos aonfhoirmí. Taispeánann an línechairt thíos teocht vs. fad do ghnáth-fhrithshreabhadh monaróirí malartóra teasa bhlaosc & feadán dearadh (sreabhach te: 180 ° C go 85 ° C, sreabhach fuar: 30 ° C go 120 ° C).
Léiriú graf líne: I frithshreabhadh malartóir teasa cineál bhlaosc , téann an sreabhán te isteach ag 180°C agus fágann sé ag 85°C agus téann an sreabhán fuar ó 30°C go 120°C. Coinníonn na cuair teochta fórsa tiomána beagnach tairiseach ΔT trasna an fad, rud a thugann meándifríocht teochta loga (LMTD) timpeall 46°C. Maidir le sreabhadh comhthreomhar, ní bheadh sa LMTD ach 31°C, rud a d’éileodh 48% níos mó achar aistrithe teasa don dleacht chéanna. Sin an fáth malartóir teasa bhlaosc agus feadán supplier Molann Jiangsu Shineng frithshreabhadh i gcónaí mura n-ordaíonn imní an reo a mhalairt. I gcóras aisghabhála teasa 4 MW do ghléasra amóinia sintéiseach, laghdaigh úsáid counterflow vs sreabhadh comhthreomhar fad bundle an fheadáin ó 5.2 m go 3.7 m, ag ísliú go díreach infheistíocht chaipitil agus titim brú 18%.
Malartóir Teasa na Síne Shell agus Tube feidhmíonn aonaid róil ríthábhachtacha ar fud na dtionscal. Taispeánann an chairt colún raonta dleachta teasa tipiciúla dár soláthraíodh malartóir teasa bileog feadán in earnálacha éagsúla (sonraí bunaithe ar athbhreithnithe tionscadail 2025).
Léargais chairte colún: Tá an bar heights illustrate typical thermal duties handled by one malartóir teasa bhlaosc agus feadán sna príomhthionscail. Is minic a éilíonn aonaid giniúna cumhachta cumais mhóra (7.8 MW in aghaidh an malartóra) mar gheall ar ardéilimh téimh uisce beatha. Tuairiscíonn gléasraí metallurgical (cruach, neamhfheiriúil) meándleacht 5.5 MW le haghaidh aisghabháil teasa gáis múcháin sula dtéann siad isteach i dtithe mála. Feidhmíonn crackers peitriceimiceacha le dualgais thart ar 4.2 MW in aghaidh an malartóra, agus go ginearálta éilíonn ceimiceach guail (meatánól nó amóinia sintéiseach) aonaid 3.0 MW. Jiangsu Shineng mar cheannaire Soláthraí Malartóra Teasa Tionscail tar éis breis is 380 malartóir sliogán agus feadán a sheachadadh chuig na hearnálacha seo. Maidir le tionscadal 2024 sa Mhongóil Laistigh, d'aisghabh malartóir teasa dramhaíola aonair bhlaosc agus feadán 4.8 MW, ag laghdú tomhaltas gaile 12,000 tonna in aghaidh na bliana, ag feabhsú lorg carbóin an ghléasra go díreach.
I gcomparáid le pláta nó malartóirí aer-fuaraithe, an malartóir teasa cineál bhlaosc cuireann buntáistí i seirbhísí brú ard agus bréanaithe. Déanann an chairt radair ceithre thréith a rátáil do thipiciúil malartóir teasa bhlaosc agus feadán manufacturers dearadh.
Measúnú cairte radar: Tá an blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For Malartóir Teasa Tube tSín iarratais, roghnaíonn plandaí ceimiceacha metallurgical agus guail malartóir teasa bhlaosc agus feadán supplier Jiangsu Shineng mar gheall ar chruach carbóin láidir nó tógáil cruach dhosmálta. Thar shaolré 20 bliain, de ghnáth ní éilíonn aonad blaosc agus feadán dea-choimeádta ach dhá athsholáthar feadáin, agus d’fhéadfadh go mbeadh gá le cúig ollchóiriú gasket ar aonad pláta. Fágann sé seo gur blaosc agus feadán an rogha is fearr le haghaidh sruthanna salacha ardteochta.
Jiangsu Shineng Ceimiceach Trealamh Co, Teo. chomhcheanglaíonn sé níos mó ná 300 tagairt malartóir teasa bhlaosc agus feadán ar fud an domhain. Ár Malartóir Teasa na Síne Shell agus Tube úsáidtear táirgí in aisghabhála teasa dramhaíola amóinia sintéiseach, fuarú foirnéise metallurgical, agus fuaraitheoirí ola lube gléasra cumhachta. Cuirimid seirbhísí iarfheistithe agus athtiúbála ar fáil freisin do na sliogáin atá ann cheana féin, ag leathnú an saol seirbhíse thar 15 bliana.

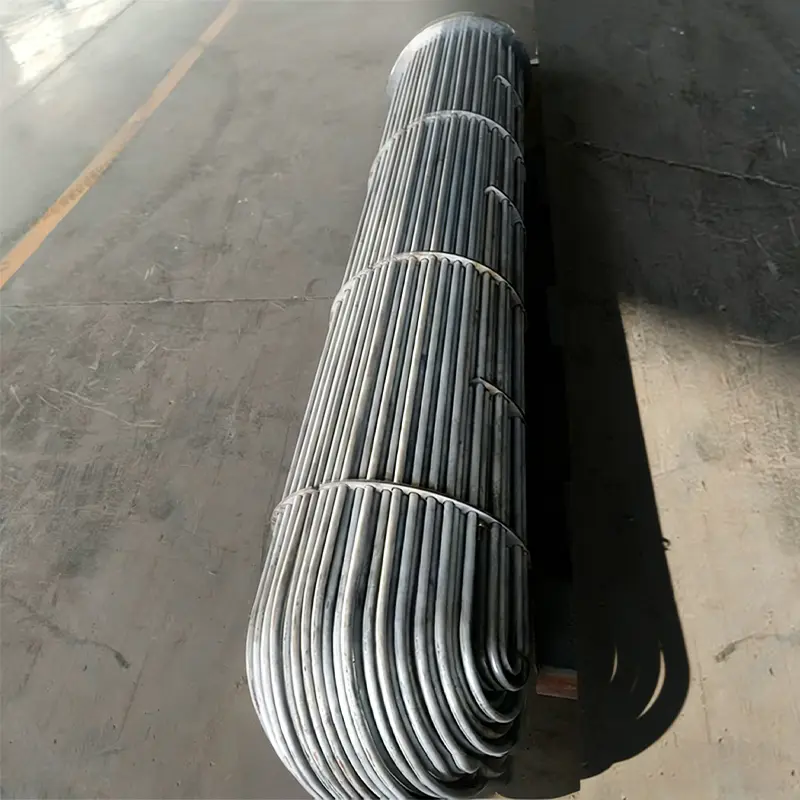

I tubesheet seasta monaróirí malartóir teasa feadán dearadh, tá an dá leathán feadáin táthaithe go dtí an bhlaosc, a theorannú leathnú teirmeach. Ceadaíonn bundles U-feadán leathnú saor in aisce agus glanadh níos éasca, ach cuireann an réigiún bend srian ar ghlanadh. Molann Jiangsu Shineng U-feadán le haghaidh difríochtaí móra teochta (> 100 ° C).
A dea-mhonatóireacht malartóir teasa cineál bhlaosc Léiríonn titim brú méadaithe agus laghdaigh teocht asraon sreabhach fuar. Má thiteann U iomlán 30% ón luach dearaidh, moltar glanadh. Cuirtear glanadh meicniúil (scuabadh feadáin) nó scaipeadh ceimiceach i bhfeidhm bunaithe ar an gcineál taisce.
Sea, áfach, tá comhéifeachtaí aistrithe teasa ar thaobh an gháis íseal (30–100 W/m²·K). Is minic a úsáidtear dromchlaí leathnaithe (eití ar fheadáin). Mar an Soláthraí Malartóra Teasa Tionscail , Soláthraíonn Jiangsu Shineng malartóirí bhlaosc feadáin finned agus feadán le haghaidh aisghabháil teasa gáis múcháin in aghaidh an tsrutha ó choirí teasa dramhaíola, ag baint amach éifeachtacht suas le 72%.
