Coirí Teasa Dramhaíola Sintéiriú ar an bPríomhdhucht Gáis Múcháin Custom
Baile / Táirgí / Coirí Teasa Dramhaíola Sintéiriú ar an bPríomhdhucht Gáis Múcháin

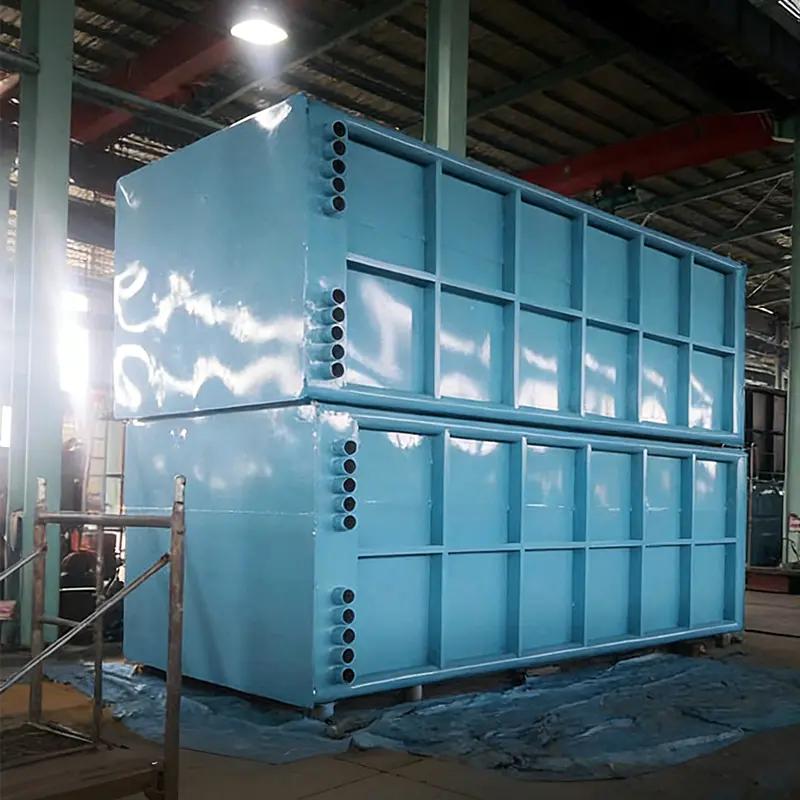

Coirí Teasa Dramhaíola Sintéiriú ar an bPríomhdhucht Gáis Múcháin

Coirí Teasa Dramhaíola Sintéiriú ar an bPríomhdhucht Gáis Múcháin

Is gléas coigilte fuinnimh é an Coirí Teasa Dramhaíola Sintéirithe ar an bPríomhdhucht Gáis Múcháin atá suiteáilte sa phríomh-mhúchán ag deireadh eireaball an mheaisín shintéirithe chun teas dramhaíola (300-450 ℃) den ghás múcháin ardteochta a ghintear le linn shintéirithe a aisghabháil agus é a thiontú ina ghal.

Déan Teagmháil Linn
  • Gnéithe
  • Teachtaireacht
Gnéithe

Comhdhéanamh Struchtúrtha
evaporator: Ionsúnn buneilimint malartaithe teasa (feadán finned/píopa teasa), teas ó ghás múcháin.
Druma Gaile: Scarann agus stórálann gal agus uisce, rialaíonn leibhéal agus brú an uisce.
Córas Píblíne: Nascann sé an druma gaile agus an evaporator, lena n-áirítear píopaí gaile agus uisce, comhlaí, etc.
Gabhálais: Comhlaí sábháilteachta, tomhasairí leibhéal uisce, teirmiméadair, tomhasairí brú, etc.
Buntáistí Feidhmchláir
1, Aisghabháil Fuinnimh: Athraíonn sé teas dramhaíola go fuinneamh inúsáidte, ag laghdú tomhaltas fuinnimh sa phróiseas shintéirithe (thart ar 10% den tomhaltas iomlán fuinnimh i ngléasra cruach).
2, Sochair Eacnamaíocha: Is féidir an gaile a ghintear a úsáid chun an príomh-lucht leanúna sceite shintéirithe a thiomáint (a shábháil leictreachais). Is féidir an iomarca gaile a úsáid le haghaidh giniúint cumhachta nó próisis táirgthe eile.
3, Sochair Chomhshaoil: Laghdaíonn sé teocht an gháis múcháin, laghdaítear an t-ualach ar threalamh cosanta comhshaoil ina dhiaidh sin, agus laghdaítear astuithe carbóin.



Is é croí-chur i bhfeidhm coirí teasa dramhaíola shintéirithe i bpríomh-mhúchán na meaisíní shintéirithe ná aisghabháil teasa dramhaíola gáis múcháin ardteochta. Úsáidtear é go príomha sna réimsí seo a leanas:
Aisghabháil Fuinnimh: An teas dramhaíola 300-500 ° C ón ngás múcháin i bpríomh-mhúchán an mheaisín shintéirithe a thiontú go gaile le haghaidh giniúint cumhachta nó úsáid gaile próisis, ag laghdú go díreach tomhaltas fuinnimh sa phróiseas shintéirithe.
Tionscal Iarainn agus Cruach: Is iarratas tipiciúil é seo i bpróiseas shintéirithe na bhfiontar iarainn agus cruach comhtháite. Forlíonann sé go héifeachtach aisghabháil teasa dramhaíola traidisiúnta ó fhuaraitheoirí annular, ag feabhsú éifeachtacht theirmeach iomlán an phróisis shintéirithe ar fad.
Cur Chuige Teicniúil: Tá dhá phríomhrogha ann:
Cineál insuite: Tá an trealamh suiteáilte taobh istigh den múchán, a éilíonn níos lú infheistíochta agus spáis, ach tá cothabháil deacair.
Cineál seachtrach: Tá an córas neamhspleách agus iontaofa, éasca le cothabháil, ach éilíonn sé níos mó infheistíochta agus spáis





Táirgí Gaolmhara
Maidir
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China sintering machine whb manufacturer and sintering waste heat boiler supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Deimhniú Onóra
  • Deimhniú Córas Bainistíochta Sláinte agus Sábháilteachta Ceirde
  • Deimhniú Córas Bainistíochta Comhshaoil
  • Deimhniú Córas Bainistíochta Cáilíochta
  • Deimhniú
  • Deimhniú Údaraithe
  • Ceadúnas Táirgeadh Trealamh Speisialta Daon-Phoblacht na Síne
  • Ceadúnas Táirgeadh Trealamh Speisialta Daon-Phoblacht na Síne
  • Deimhniú
  • Deimhniú
Nuacht
Eolas faoin tionscal

1. Cad é Coirí Teasa Dramhaíola Sintering

A Sintéiriú Coirí Teasa Dramhaíola is speisialaithe coire aisghabhála teasa dramhaíola deartha chun fuinneamh teirmeach a ghabháil ó gháis múcháin te a ghintear le linn phróiseas shintéirithe amhiarainn i ngléasraí cruach. I meaisín shintéirithe tipiciúil, táirgeann an leaba sinter gáis sceite ag 300°C go 450°C , cé go scaoileann an fuaraitheoir sinter (urscaoileadh sinter te) aer ag 350°C go 550°C . A WHB shintéiriú aisghabhann an dá fhoinse teasa chun gal sárthéite a tháirgeadh le haghaidh giniúint cumhachta nó úsáid próisis. De réir an Tuarascáil Éifeachtúlachta Fuinnimh Tionscal Metallurgical na Síne 2023 , is ionann shintéiriú agus thart ar 10-15% de thomhaltas fuinnimh iomlán gléasra cruach, agus is féidir aisghabháil teasa dramhaíola a ghabháil 35-50% den fhuinneamh teirmeach atá ar fáil . Maidir le meaisín shintéirithe 360 ​​m², is ionann é seo agus táirgeadh gaile de 60-90 t/h, ag giniúint 8-12 MW leictreachais. Laghdaíonn an fuinneamh aisghafa lorg carbóin agus costais oibriúcháin an ghléasra go suntasach.

Fíor 1: Acmhainn Teas Dramhaíola in aghaidh an Chrios Snámhaithe (GJ in aghaidh an tonna sintéir)
Gás dramhaíola snáithe 0.28 Fuaraitheoir sinter (1ú céim) 0.45 Sinter with (2ú céim) 0.35 Iomlán in-aisghabhála (WHB) 1.08

Taispeánann an bharrachairt chothrománach an poitéinseal teasa dramhaíola ó chriosanna shintéirithe éagsúla in aghaidh an tonna sintéir a tháirgtear. Soláthraíonn an chéad chéim fuaraithe sinter an teas inghnóthaithe is airde ag 0.45 GJ/t, agus an dara céim ina dhiaidh sin ag 0.35 GJ/t, agus an gás dramhaíola snáithe ag 0.28 GJ/t. A deartha i gceart Sintéiriú Coirí Teasa Dramhaíola Is féidir le córas a ghnóthú suas go dtí 1.08 GJ in aghaidh an tonna de sinter, a léiríonn thart 45% den teas dramhaíola iomlán atá ar fáil . I gcás gléasra cruach a tháirgeann 4 mhilliún tonna de sintéar in aghaidh na bliana, tugann an aisghabháil seo thart ar 4.32 milliún GJ d'fhuinneamh teirmeach, arb ionann é agus 147,000 tonna de choibhéis guail. Laghdaíonn sé seo go díreach astuithe CO₂ faoi thart ar 390,000 tonna in aghaidh na bliana. Tá an Meaisín Sintéirithe WHB mar sin tá ról ríthábhachtach aige i dtáirgeadh cruach glas.

Mar speisialaithe Coirí Teas Dramhaíola Sintering tSín agus Monaróir Meaisín Sintéirithe WHB , Jiangsu Shineng Ceimiceach Trealamh Co, Teo. dearaí agus soláthraíonn sé córais aisghabhála teasa dramhaíola iomlána do mhonarchana cruach. Bhí a gcuid Gléasra Cruach WHB ionchorpraíonn réitigh malartóirí teasa feadáin finned, córais bainte deannaigh, agus dearaí frith-chreimeadh do ghás múcháin shintéirithe ard-sulfair.

2. Conas a Oibríonn Coire Teas Dramhaíola Sintering?

A Coire Aisghabhála Teasa Dramhaíola Sintéirithe de ghnáth comhdhéanta de dhá chuid neamhspleácha aisghabhála teasa: ceann amháin le haghaidh an fhuaraithe sinter (aer te ón urscaoileadh sinter) agus ceann amháin le haghaidh an gás sceite meaisín shintéirithe. Téann gáis te ag 350–550°C isteach sa choire agus sreabhann siad trasna cuachtaí feadáin finnochta, ag aistriú teasa chuig uisce/gaile. Áirítear leis an gcóras eacnamaí, evaporator, superheater, agus druma gaile. Roghnaítear dearadh cúrsaíochta éigean nó cúrsaíochta nádúrtha bunaithe ar riachtanais teochta agus brú gáis. Tá an Sinter with WHB is minic a úsáideann ciorcad ar leith chun tras-éilliú leis an ngás snáithe a sheachaint.

Jiangsu Shineng ar Coirí Teasa Dramhaíola Metallurgical áiríonn na dearaí feadáin eití féinghlanta agus córais bíge séideadh súiche chun ualaí arda deannaigh a láimhseáil (suas le 15 g/Nm³). Bhí a gcuid Córas Sintéirithe Aisghabhála Teasa Dramhaíola Suiteáladh go rathúil i monarchana sintéir 300-500 m² ar fud na hÁise, ag baint amach infhaighteacht oibriúcháin níos mó ná 95%.

3. Buntáistí Feidhmíochta agus Comparáid Teicneolaíochta

A Sintéiriú Coirí Teasa Dramhaíola soláthraíonn sé tairbhí iolracha: ídiú breosla laghdaithe, astaíochtaí CO₂ níos ísle, agus brabúsacht plagusaí feabhsaithe. Déanann an tábla thíos comparáid idir príomhtháscairí feidhmíochta do ghléasra cruach roimh agus tar éis WHB a shuiteáil ar a líne shintéirithe 450 m².

Tábla: Feabhsú feidhmíochta le Coirí Teas Dramhaíola Sintering (cás meaisín sinter 450 m²)
Paraiméadar Roimh WHB Tar éis Suiteáil WHB Athrú
Tomhaltas fuinnimh shintéirithe (GJ/t) 2.45 1.89 -22.9%
Giniúint cumhachta (kWh/t sinter) 0 22.5 22.5 kWh/t
Laghdú CO₂ (tonna/bliain) bunlíne 185,000 comhionann le gluaisteáin 40k
Teocht gáis sceite tar éis bailitheoir deannaigh (°C) ~210 145 -65°C
Fíor 2: Cumas Giniúint Cumhachta de réir Réimse Meaisín Sinter
giniúint cumhachta féideartha (MW) 3.2 180 m² 7.5 360 m² 10.8 450 m² 15.2 600 m²

Taispeánann an chairt colún an cumas giniúna cumhachta féideartha ó aisghabháil teasa dramhaíola sinter bunaithe ar limistéar an mheaisín. Is féidir le líne sinter 180 m² thart ar 3.2 MW leictreachais a ghiniúint, agus is féidir le gléasra mór 600 m² suas le 15.2 MW a tháirgeadh. In aghaidh gach 100 m² de limistéar sinter, is féidir thart ar 2.4-2.7 MW de chumhacht a aisghabháil ag baint úsáide as nua-aimseartha WHB shintéiriú córas. Aistríonn sé seo go táirgeadh leictreachais bliantúil de 25,000 go 120,000 MWh ag brath ar mhéid an ghléasra, a chlúdaíonn 20-35% de thomhaltas cumhachta an ghléasra shintéirithe féin. Laghdaíonn an chumhacht aisghabhála costais leictreachais ceannaithe agus íslíonn sé déine carbóin iomlán an táirgthe cruach. Ina theannta sin, Aisghabháil Teas Dramhaíola Gléasra Cruach is minic a cháilíonn córais do chreidmheasanna carbóin faoi chreataí idirnáisiúnta um laghdú astaíochtaí, a sholáthraíonn torthaí airgeadais breise.

Fíor 3: Radar Feidhmíochta – Dearadh WHB Caighdeánach vs
Éifeachtúlacht aisghabhála teasa Friotaíocht salachar deannaigh Friotaíocht creimeadh Éasca le cothabháil Cobhsaíocht turraing teirmeach

Déanann an chairt radair comparáid idir dearadh traidisiúnta sinter WHB agus an réiteach chun cinn ó Jiangsu Shineng. Scóráil dearaí traidisiúnta thart ar 65-70 i bpríomhréimsí cosúil le héifeachtacht aisghabhála teasa agus friotaíocht salachar deannaigh. Shineng ar Sintéiriú Coirí Teasa Dramhaíola scóir os cionn 90 a bhaint amach thar gach méadracht, agus friotaíocht salú deannaigh ag 93 mar gheall ar spásáil eite optamaithe agus córais uath-shéidte bíogaí. Feabhsaíonn an dearadh chun cinn éifeachtacht aisghabhála teasa 18-22 pointe céatadáin i gcomparáid le haonaid thraidisiúnta, a aistriú go díreach i nginiúint gaile 25-30% níos mó le haghaidh an sreabhadh gáis múcháin céanna. Ina theannta sin, soláthraíonn úsáid feadáin eite brazed nicil-bhunaithe (forbraíodh intí) friotaíocht creimeadh níos fearr fiú nuair a shintéiriú mianta ard-sulfair. Mar a Meaisín Sintéirithe WHB Manufacturer le beagnach dhá scór bliain de thaithí, seachadann Jiangsu Shineng saincheaptha Coirí Teasa Dramhaíola Metallurgical Supplier réitigh a uasmhéadaíonn toradh ar infheistíocht do tháirgeoirí cruach.

4. Ceisteanna Coitianta (C&F)

  1. C1: Cad é an tréimhse aisíocaíochta tipiciúil le haghaidh coire teasa dramhaíola shintéirithe i ngléasra cruach? Bunaithe ar thionscadail iolracha sa tSín agus in Oirdheisceart na hÁise, tá an tréimhse aisíocaíochta le haghaidh a Córas Sintéirithe Aisghabhála Teasa Dramhaíola sa raon ó 1.5 go 3 bliana, ag brath ar phraghsanna áitiúla leictreachais agus uaireanta oibriúcháin. Le haghaidh meaisín sinter 360 m² a tháirgeann 8 MW de chumhacht, is féidir le coigilteas bliantúil níos mó ná USD 3 milliún, agus costais chaipitiúla a ghnóthú laistigh de 24 mí.
  2. C2: An féidir le WHB shintéirithe an cion ard deannaigh de ghás múchán sinter a láimhseáil gan glanadh go minic? Tá. Nua-aimseartha Sinter with WHB ionchorpraíonn dearaí feadáin eití ísealfhriotaíochta le páirc leathan (12-20 mm) agus córais bíge-séidte súiche. Feidhmíonn aonaid Jiangsu Shineng ag ualaí deannaigh suas le 18 g/Nm³ le tréimhsí glantacháin de 6-8 uair an chloig, ag baint amach coinneáil feidhmíochta teirmeach 96% thar fheachtas 6 mhí. Le haghaidh súchán trom, déanann níocháin uisce as líne le linn cothabhála sceidealta a lánacmhainneacht a athbhunú.
  3. C3: Cad iad na paraiméadair gaile a bhaintear amach de ghnáth i gcoire teasa dramhaíola shintéirithe? an chuid is mó Monaróir WHB Tionsclaíoch táirgeann dearaí do shintéiriú gal sárthéite ag 3.8-5.3 MPa agus 400-450°C. Is féidir le córais níos mó (500 m² agus os a chionn) 9.8 MPa, 540 ° C a bhaint amach le haghaidh giniúna cumhachta ard-éifeachtúlachta. Braitheann an rogha ar an teocht inlet gáis (ceadaíonn teocht níos airde brú níos airde) agus riachtanais tuirbín le sruth. Tairgeann Jiangsu Shineng dearaí meán-bhrú agus ardbhrú araon mar a Snámha an Chustaim WHB soláthraí.
  4. C4: Conas a dhéantar comparáid idir WHB shintéirithe agus gnáthchoire i dtéarmaí éifeachtúlachta? A Sintéiriú Coirí Teasa Dramhaíola oibríonn sé ar theas dramhaíola “saor in aisce” agus de ghnáth baintear amach éifeachtúlacht aisghabhála teasa 78-84% ón sruth gáis múcháin, ach tá éifeachtacht 88-92% ag gnáthchoire breosla-bhreoslaithe ach ídíonn sé breosla. Tá an ghlanchoigilt fuinnimh phríomhúil suntasach: seachnaíonn gach 1 MW de chumhacht ó WHB 2.5-3.0 MW d’ionchur breosla i gcoire ar leith. Déanann sé seo Coirí Aisghabháil Teas Dramhaíola do Ghléasra Cruach ceann de na teicneolaíochtaí dícharbónaithe is éifeachtaí atá ar fáil.

Réamhrá cuideachta: Jiangsu Co Trealamh Cheimiceach Shineng, Ltd Mar a Monaróir aonad aisghabhála gáis múcháin na Síne agus cuideachta córas aisghabhála teasa dramhaíola , Bunaíodh Jiangsu Shineng Cheimiceach Trealamh Co, Teo, i 2005, speisialtóireacht i T & F agus déantúsaíocht córas aisghabhála teasa dramhaíola gáis múcháin agus trealamh ceimiceach, a bhfuil cumais intí cuimsitheacha ag réimsiú ó fhorbairt píopa teasa agus prásáil nicil-bhunaithe go déantús soithí brú. Úsáidtear ár gcuid táirgí go forleathan i dtionscail cheimiceacha guail, mhiotaleolaíocht, giniúna cumhachta, agus amóinia sintéiseacha, agus onnmhairíodh go margaí thar lear iad. Mar cheannródaí Sintéiriú Coirí Teasa Dramhaíola Supplier agus Monaróir Meaisín Sintéirithe WHB , Soláthraíonn Shineng iomlán Coigilt Fuinnimh WHB don Tionscal Cruach réitigh, ó dhearadh agus monarú go coimisiúnú agus tacaíocht iar-díolacháin.

Tagairtí: Treochlár Teicneolaíochta Iarainn agus Cruach an IEA (2022) ; Tuarascáil Éifeachtúlachta Fuinnimh Tionscal Metallurgical na Síne 2023 ; GB/T 32960-2016 Sonraíocht theicniúil maidir le haisghabháil teasa dramhaíola ar mheaisín shintéirithe ; agus ASME PTC 4.4-2021 Cód Tástála Feidhmíochta an Choire Aisghabhála Teasa Dramhaíola .
