Coirí Teas Dramhaíola Fuíolluisce Ciorclach Sinter Custom
Baile / Táirgí / Coirí Teas Dramhaíola Fuíolluisce Ciorclach Sinter

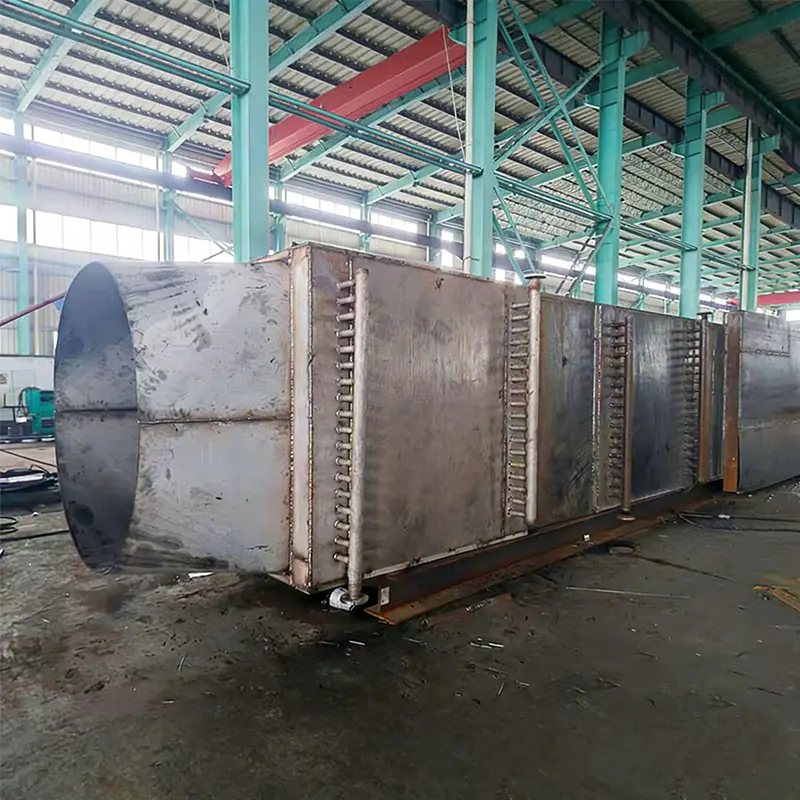

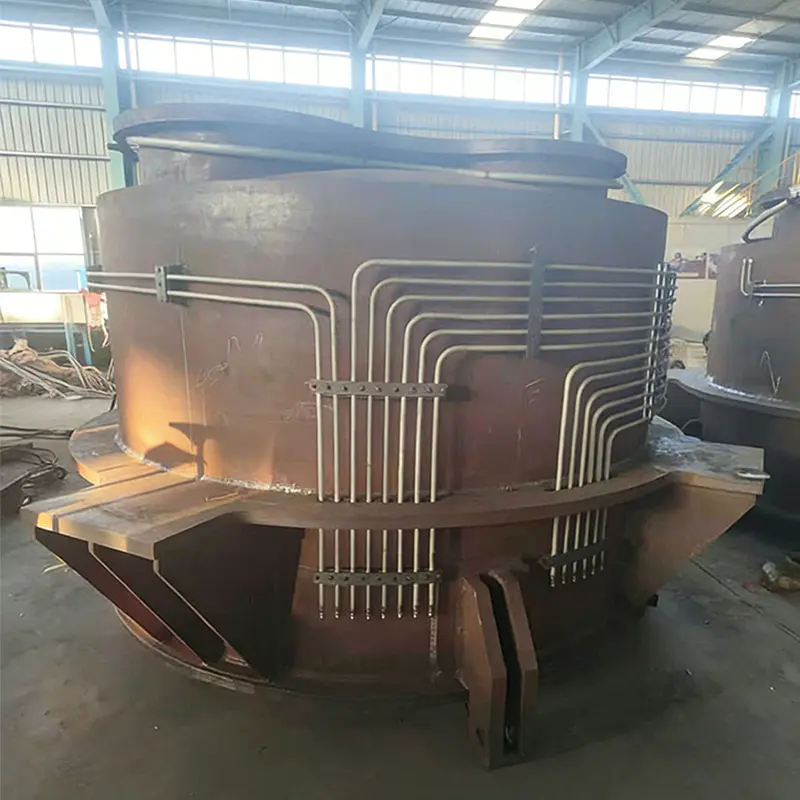

Coirí Teas Dramhaíola Fuíolluisce Ciorclach Sinter

Coirí Teas Dramhaíola Fuíolluisce Ciorclach Sinter

Is gléas an-éifeachtach agus coigilte fuinnimh é an Coirí Teasa Dramhaíola Cooler Ciorclán Sinter atá deartha go sonrach chun teas dramhaíola a aisghabháil ó gháis sceite ardteochta a ghintear le linn an phróisis shintéirithe i ngléasraí cruach. De ghnáth tá sé suiteáilte sa chuid ardteochta (cosúil leis an gcéad nó an dara céim) den fhuaraitheoir ciorclach shintéirithe. Trí eilimintí malartaithe teasa cosúil le galú feadáin finned bíseach, athraíonn sé an teas ó na gáis sceite ardteochta thart ar 400 ° C a ghintear le linn an phróisis shintéirithe fuaraithe go gal. Is féidir an gaile seo a úsáid le haghaidh giniúna cumhachta, téamh tionsclaíoch, nó chun coirí guail a athsholáthar, rud a laghdóidh go mór tomhaltas fuinnimh agus astaíochtaí truailleán ar nós dé-ocsaíd charbóin sa phróiseas shintéirithe. Déanann an teicneolaíocht seo, trí aerchúrsaíocht te agus rialú uathoibrithe, úsáid cascáideach de theas dramhaíola a bhaint amach, ní hamháin feabhas a chur ar éifeachtúlacht aistrithe teasa agus cobhsaíocht hidridinimiciúil ach freisin fadhb truaillithe deannaigh a réiteach sa limistéar fuaraithe ciorclach, rud a chomhcheanglaíonn buntáistí eacnamaíocha agus comhshaoil.

Déan Teagmháil Linn
  • Gnéithe
  • Teachtaireacht
Gnéithe

Príomhghnéithe:
Dearadh Ciorclach Fuarú: Cinntíonn an leagan amach ciorclach, atá sioncronaithe le treo gluaiseachta an ábhair, go bhfuil an méine sintéaraithe fuaraithe go haonfhoirmeach agus go leor, agus mar sin feabhsaítear éifeachtúlacht malartaithe teasa foriomlán agus seachnaítear ró-fhuaraithe nó róthéamh áitiúil.
Ábhair agus Struchtúr atá Frithsheasmhach in Ardteocht: Déantar príomhchodanna coire, mar shampla an bundle feadán evaporator, a mhonarú ag baint úsáide as ábhair speisialta atá ard-teocht resistant, caitheamh-resistant, agus creimeadh-resistant. Cinntíonn sé seo gur féidir leis an gcoire na coinníollacha crua a bhaineann le gás sceite shintéiriú a sheasamh, rud a chinntíonn a marthanacht fadtéarmach i dtimpeallachtaí ardteochta, ard-deannaigh.
Córas Rialaithe Chliste: Feistithe le córas monatóireachta uathoibrithe chun cinn, is féidir leis an gcoire sreabhadh aeir, scaipeadh uisce agus paraiméadair gaile a choigeartú i bhfíor-am, ag cinntiú an oibríocht is fearr faoi ualaí éagsúla agus oibriú sábháilte, éifeachtach agus gan duine a bhaint amach.
Dearadh Modúlach agus Dlúth: Ceadaíonn an struchtúr dlúth cumraíocht solúbtha bunaithe ar choinníollacha an láithreáin agus riachtanais ualaigh teasa, suiteáil agus cothabháil ina dhiaidh sin a éascú. Tá sé comhtháite go héasca freisin i línte táirgeachta shintéirithe atá ann cheana féin nó nuathógtha.



Príomhfheidhmchláir:
Aisghabháil Teasa Próisis: Is féidir an gaile a ghintear a úsáid go díreach i bpróisis táirgthe an ghléasra, mar shampla le haghaidh téamh, téamh, nó mar fhoinse cumhachta do threalamh eile, féin-leordhóthanacht a bhaint amach i dtáirgeadh fuinnimh.
Giniúint Cumhachta Eangach-nasctha: Tiomáineann an gal meánach agus ardbhrú ginte sraith gineadóir tuirbín gaile. Is féidir leis an leictreachas a ghintear trealamh a sholáthar laistigh den ghléasra, agus is féidir barrachas leictreachais a thabhairt isteach san eangach, rud a chruthaíonn ioncam breise.
Tacaíocht Próisis Sintéirithe: Is córas tacaíochta fíor-riachtanach é an trealamh seo don fhuaraitheoir fáinne shintéirithe. Feabhsaíonn a oibriú éifeachtach go díreach éifeachtúlacht úsáide fuinnimh agus cairdiúlacht comhshaoil ​​an phríomhphróisis.
Comhtháthú Córais Coigilte Fuinnimh Tionsclaíoch: Mar phríomhchuid den chóras cuimsitheach bainistíochta fuinnimh d'fhiontair chruach, oibríonn sé i gcomhar le giniúint cumhachta teasa dramhaíola, córais a bhaint deannaigh agus dí-sulfurization chun gléasra déantúsaíochta cruach nua-aimseartha glas ar chostas íseal a thógáil i gcomhpháirt.





Táirgí Gaolmhara
Maidir
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China sinter circular cooler whb manufacturer and sinter cooler whb supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Deimhniú Onóra
  • Deimhniú Córas Bainistíochta Sláinte agus Sábháilteachta Ceirde
  • Deimhniú Córas Bainistíochta Comhshaoil
  • Deimhniú Córas Bainistíochta Cáilíochta
  • Deimhniú
  • Deimhniú Údaraithe
  • Ceadúnas Táirgeadh Trealamh Speisialta Daon-Phoblacht na Síne
  • Ceadúnas Táirgeadh Trealamh Speisialta Daon-Phoblacht na Síne
  • Deimhniú
  • Deimhniú
Nuacht
Eolas faoin tionscal

1. Cad é WHB i gCiorclán Fuarú Sinter

A Sinter Ciorclach with WHB is speisialaithe coire aisghabhála teasa dramhaíola deartha chun fuinneamh teirmeach a ghabháil ó gháis sceite ardteochta a ghineann an fuaraitheoir sinter ciorclach i ngléasraí cruach. Scaoileann an fuaraitheoir sintéir ciorclach sintéar te ag 600–800°C, agus scaoiltear aer fuaraithe a tharraingítear tríd an leaba sintéir ag 350°C go 450°C . Dírítear an gás te seo, in ionad é a scaoileadh chuig an atmaisféar, chuig an BTB áit a ngineann sé gal chun cumhacht a ghiniúint nó chun próisis a théamh. De réir an Tuarascáil Chaomhnaithe Fuinnimh Thionscal Miotaleolaíochta na Síne 2023 , is féidir le gnáthchóras aisghabhála teasa dramhaíola fuaraithe ciorclach 360 m² a ghabháil 40-55% den fhuinneamh teirmeach atá ar fáil , ag táirgeadh 45-70 t/u gaile. Is ionann é sin agus giniúint cumhachta bliantúil de 45,000-70,000 MWh agus laghdú ar astuithe CO₂ de 35,000-55,000 tonna in aghaidh na bliana. Tá an Sinter with WHB mar sin is comhpháirt riachtanach é do tháirgeadh cruach inbhuanaithe.

Figiúr 1: Acmhainneacht Aisghabhála Teasa Dramhaíola de réir Céim an Chiorcláin
Céim 1 (380-450°C) 0.62 GJ/t Céim 2 (300-380°C) 0.48 GJ/t Céim 3 (250-300°C) 0.28 GJ/t Iomlán inghnóthaithe (Céim 1 2) 1.10 GJ/t

Taispeánann an bharrachairt cothrománach an cumas aisghabhála teasa dramhaíola ó chéimeanna teochta éagsúla d'fhuaraitheoir sintéir ciorclach. Soláthraíonn Céim 1 (380-450°C) an teas inghnóthaithe is airde ag 0.62 GJ in aghaidh an tonna sintéir, agus ina dhiaidh Céim 2 (300-380°C) ag 0.48 GJ/t. Trí theas a aisghabháil ó Chéim 1 agus Céim 2 araon, is féidir 1.10 GJ san iomlán in aghaidh an tonna sintéir a ghabháil , arb ionann é agus thart ar 52% den teas dramhaíola iomlán atá ar fáil. Maidir le gléasra cruach a tháirgeann 4 mhilliún tonna de sinter in aghaidh na bliana, tugann an aisghabháil seo thart ar 4.4 milliún GJ d'fhuinneamh teirmeach, atá comhionann le 150,000 tonna de choibhéis guail a shábháil in aghaidh na bliana. De ghnáth ní aisghabhtar teas Céim 3 (faoi bhun 300°C) mar gheall ar shrianta eacnamaíocha, ach cuirtear chun cinn é Sinter Ciorclach with WHB uaireanta is féidir le dearaí úsáid a bhaint as teas de ghrád níos ísle chun uisce beatha coire a réamhthéamh, rud a chuireann feabhas breise ar an éifeachtúlacht iomlán de 5-8%.

Mar cheannródaí An tSín Sinter Ciorclán with WHB agus Sinter with WHB Supplier , Jiangsu Shineng Ceimiceach Trealamh Co, Teo. dearthaí córais aisghabhála teasa dramhaíola ciorclach with ag baint úsáide as evaporators feadáin finned bíseach. Bhí a gcuid Ciorclán with WHB ionchorpraíonn réitigh ábhair chóimhiotail ardteochta resistant agus córais uath-shéidte súiche chun gáis sceite deannaigh-ualaithe a láimhseáil.

2. Cén chaoi a n-Oibríonn Fuaraitheoir Ciorclán Sinter WHB?

A Coirí Teas Dramhaíola Sinter Cooler feidhmíonn sé trí aer sceite te a threorú ón bhfuaraitheoir ciorclach trí shraith de mhodúil malartaithe teasa. Cuimsíonn an córas evaporator de ghnáth (cuachta feadáin finned bíseach), druma gaile, agus codanna roghnacha superheater agus economizer. Sreabhann gás te ag 380-450 ° C trasna na feadáin finned, ag aistriú teasa chuig uisce / gal a scaiptear laistigh. Úsáidtear an gaile a ghintear (ag 2.5-5.3 MPa, 350-450 ° C) ansin le haghaidh giniúint cumhachta nó téamh gléasra. Tá an Ciorclán Aisghabháil Teas Dramhaíola Cooler Áirítear leis an gcóras seomra socraithe deannaigh agus séidirí bíge súiche chun dromchlaí aistrithe teasa a choinneáil glan. Léiríonn an línechairt thíos gnáthphróifíl teochta an aeir te agus é ag dul tríd an WHB.

Fíor 2: Laghdú Teocht Aeir Te i gCiorclán Cooler WHB
Rannóg malartaithe teasa → Sárthéitheoir (rogha) Evaporator Eacnamaí 420°C 340°C 220°C 155°C Teocht an aeir te (°C)

Léiríonn an chairt líne an laghdú teochta ar aer sceite ciorclach níos fuaire agus é ag sreabhadh tríd an WHB. Téann aer inlet ag 420°C tríd an sárthéitheoir (420→340°C), ansin an galú (340→220°C), agus ar deireadh an eacnamaí (220→155°C). Freagraíonn an titim teochta iomlán de 265 ° C le héifeachtacht aisghabhála teasa 72-78% le haghaidh córas dea-dheartha. I gcás gnáth-fhuarthóir ciorclach 400 m² le sruth aeir de 500,000 Nm³/u, táirgeann an t-aisghabháil seo thart ar 55 t/h de ghal sárthéite ag 3.8 MPa agus 410°C. Is féidir leis an gaile gineadóir tuirbín 9 MW a thiomáint, ag táirgeadh thart ar 72,000 MWh gach bliain. Laghdaíonn sé seo leictreachas ceannaithe an ghléasra cruach 18-25% agus laghdaítear astuithe CO₂ thart ar 45,000 tonna in aghaidh na bliana. Ina theannta sin, ceadaíonn an teocht sceite níos ísle (faoi bhun 160 ° C) bailiú deannaigh sábháilte agus éifeachtach le sruth.

Jiangsu Shineng ar Gléasra Cruach WHB tá leagan amach modúlach dlúth i gceist leis na dearaí a mheaitseálann cumraíocht an fhuaraitheora chiorclaigh. Bhí a gcuid Aisghabháil Teas Dramhaíola Sinter Áirítear le córais córais rialaithe cliste a choigeartóidh sreabhadh aeir agus cúrsaíocht uisce i bhfíor-am, ag cinntiú an fheidhmíocht is fearr faoi rátaí éagsúla táirgthe sintéir.

3. Buntáistí Feidhmíochta agus Comparáid Teicneolaíochta

A Sinter Ciorclach with WHB tá buntáistí suntasacha ag baint le gnáthmhodhanna diúscartha teasa dramhaíola. Déanann an tábla thíos comparáid idir na príomhtháscairí feidhmíochta roimh agus tar éis WHB fuaraithe ciorclach a shuiteáil ar ghléasra sintéir 450 m².

Tábla: Feabhsú feidhmíochta le Sinter Ciorclach Cooler WHB (cás meaisín sinter 450 m²)
Paraiméadar Roimh WHB Tar éis Suiteáil WHB Athrú
Tomhaltas fuinnimh sintéir (GJ/t) 2.38 1.92 -19.3%
Giniúint gaile (t/h) 0 62 62 t/u
Giniúint cumhachta (MW) 0 10.5 10.5 MW
Laghdú CO₂ (tonna/bliain) bunlíne 52,000 in aghaidh na bliana
Figiúr 3: Cumas Giniúint Gaile de réir Réimse Ciorclach Fuarú
Táirgeadh gaile (t/h) ag 3.8 MPa 28 200 m² 52 360 m² 68 450 m² 92 600 m²

Taispeánann an chairt colún an cumas giniúna gaile ó aisghabháil teasa dramhaíola fuaraithe ciorclach bunaithe ar limistéar níos fuaire. Táirgeann fuaraitheoir ciorclach 200 m² thart ar 28 t/h gaile, agus is féidir le haonad mór 600 m² suas le 92 t/h a ghiniúint. In aghaidh gach 100 m² d’achar ciorclach fuaraithe, is féidir thart ar 15-16 t/h gaile a aisghabháil ag brú 3.8 MPa . Is féidir an gaile seo a úsáid go díreach i bpróisis an ghléasra cruach (m.sh., le haghaidh dí-sulfurization, téamh) nó a sheoladh chuig tuirbín gaile le haghaidh giniúna cumhachta. De ghnáth gineann WHB with 450 m² go leor gaile chun 10-12 MW leictreachais a tháirgeadh, a chlúdaíonn 30-40% d'éileamh cumhachta an ghléasra shintéirithe. Tá an Córas Aisghabhála Teasa Sinter Cooler laghdaítear freisin an t-ualach teirmeach ar threalamh bailithe deannaigh iartheachtacha, ag leathnú an saol baghouse 20-30%. Ina theannta sin, is féidir leis an gaile aisghabháil coirí cúnta gualbhreoslaithe a athsholáthar, rud a fhágann deireadh a chur le 100,000-150,000 tonna d'astuithe CO₂ in aghaidh na bliana do mhuileann mór cruach.

Figiúr 4: Radar Feidhmíochta – Caighdeán vs. Ardchiorclán Fuarú BHA
Éifeachtúlacht aisghabhála teasa Ard-teocht marthanacht Friotaíocht salachar deannaigh Solúbthacht modúlach Leibhéal uathoibrithe

Déanann an chairt radair comparáid idir dearadh traidisiúnta um aisghabháil teasa dramhaíola níos fuaire agus an réiteach chun cinn ó Jiangsu Shineng. Scóráil dearaí traidisiúnta thart ar 60-68 i bpríomhréimsí cosúil le héifeachtacht aisghabhála teasa agus friotaíocht salachar deannaigh. Shineng ar Ciorclán Aisghabháil Teas Dramhaíola Cooler Boiler scóir os cionn 90 a bhaint amach ar fud na méadrachta go léir, le friotaíocht salachar deannaigh ag 94 mar gheall ar spásáil eití bíseach optamaithe agus córais uath-shéidte bíogaí. Feabhsaíonn an dearadh chun cinn éifeachtacht aisghabhála teasa 20-25% i gcomparáid le haonaid traidisiúnta , a aistriú go díreach i nginiúint gaile 15-20% níos mó. Cinntíonn úsáid ábhar cóimhiotail ardteochta resistant (cruach dhosmálta 310S) marthanacht i dtimpeallacht gáis sceite 400-450 ° C. Mar a Sinter Ciorclach with WHB Manufacturer le beagnach dhá scór bliain de thaithí, soláthraíonn Jiangsu Shineng Chustaim Sinter with WHB réitigh a chomhtháthaíonn gan uaim le fuaraitheoirí ciorclach atá ann cheana féin, ag baint amach infhaighteacht ar líne 96% agus aschur teirmeach 8-12% níos airde ná meán an tionscail.

4. Ceisteanna Coitianta (C&F)

  1. C1: Cad é an tréimhse aisíocaíochta tipiciúil le haghaidh Cooler Ciorclán Sinter WHB i ngléasra cruach? Bunaithe ar thionscadail iarbhír sa tSín agus san India, tá an tréimhse aisíocaíochta le haghaidh a Sinter Ciorclach with WHB idir 18 agus 30 mí, ag brath ar phraghsanna áitiúla leictreachais agus uaireanta oibriúcháin an fhuaraitheora. Le haghaidh fuaraitheoir ciorclach 360 m² a tháirgeann 8-10 MW de chumhacht, is féidir le coigilteas bliantúil fuinnimh $ 2.5-3.5 milliún a bhaint amach, agus costais chaipitil a aisghabháil laistigh de 2 bhliain.
  2. C2: Conas a láimhseálann an WHB deannach a bhíonn san aer sceite ciorclach? Nua-aimseartha Córas Aisghabhála Teasa Sinter Cooler áirítear leis na dearaí réamhdheighilteoir deannaigh ilchioclóin agus deascán leictreastatach nó scagaire mála le sruth ón WHB. Ina theannta sin, tá an coire féin feistithe le séidirí bíogacha súiche ar líne a ghlanann na cuachtaí feadáin finned gach 4-6 uair an chloig. Jiangsu Shineng ar Sinter with WHB Supplier baineann réitigh caillteanas éifeachtúlachta níos lú ná 2% amach thar fheachtas oibriúcháin 6 mhí, fiú le hualaí deannaigh suas le 12 g/Nm³.
  3. C3: An féidir an córas a iarfheistiú go dtí fuaraitheoir ciorclach atá ann cheana féin gan am mór downtime? Tá. Mar a Monaróir WHB metallurgical , speisialtóireacht Jiangsu Shineng i retrofits modúlach. Éilíonn an tsuiteáil go hiondúil 15-20 lá de mhúchadh pleanáilte le haghaidh nasc duchtoibre, agus an WHB réamhdhéanta agus le chéile ar an láthair. Tá an chuid is mó den chóras suiteáilte fad is a fhanann an fuaraitheoir ag feidhmiú, agus ní gá ach briseadh isteach gairid a dhéanamh ach na ceangail deiridh. Tá an Coigilt Fuinnimh WHB le haghaidh Muilte Cruach is féidir é a chomhtháthú gan an croíphróiseas shintéirithe a athrú.
  4. C4: Cad iad na paraiméadair gaile is féidir a bhaint amach ó fhuaraitheoir ciorclach WHB? tipiciúil Coirí Aisghabháil Teas Dramhaíola do Ghléasra Cruach táirgeann dearaí gal ag 2.5-5.3 MPa agus 350-450°C. I gcás fuaraitheoirí ciorclach níos mó (os cionn 500 m²), is féidir gal sárthéite ag 9.8 MPa agus 540 ° C a ghiniúint, rud a chumasaíonn giniúint cumhachta tuirbín comhdhlúthaithe ardéifeachtúlachta. Jiangsu Shineng ar Soláthraí WHB Tionsclaíoch Áirítear leis an tairiscint cumraíochtaí meánbhrú agus ardbhrú araon, le roghnúcháin bunaithe ar theocht gáis inlet an fhuaraitheora agus ar shainriachtanais an ghléasra.

Réamhrá cuideachta: Jiangsu Co Trealamh Cheimiceach Shineng, Ltd Mar a Monaróir aonad aisghabhála gáis múcháin na Síne agus cuideachta córas aisghabhála teasa dramhaíola , Bunaíodh Jiangsu Shineng Cheimiceach Trealamh Co, Teo, i 2005, speisialtóireacht i T & F agus déantúsaíocht córas aisghabhála teasa dramhaíola gáis múcháin agus trealamh ceimiceach, a bhfuil cumais intí cuimsitheacha ag réimsiú ó fhorbairt píopa teasa agus prásáil nicil-bhunaithe go déantús soithí brú. Úsáidtear ár gcuid táirgí go forleathan i dtionscail cheimiceacha guail, mhiotaleolaíocht, giniúna cumhachta, agus amóinia sintéiseacha, agus onnmhairíodh go margaí thar lear iad. Mar iontaofa Sinter with WHB Supplier agus Sinter Ciorclach with WHB Manufacturer , Soláthraíonn Shineng iomlán Ciorclán Aisghabháil Teas Dramhaíola Cooler System réitigh, ó innealtóireacht agus déantúsaíocht go coimisiúnú agus tacaíocht iar-díola, ag cabhrú le gléasraí cruach coigilteas suntasach fuinnimh agus laghdú astuithe a bhaint amach.

Tagairtí: Treochlár Teicneolaíochta Iarainn agus Cruach IEA 2022 ; Tuarascáil Éifeachtúlachta Fuinnimh Tionscal Metallurgical na Síne 2023 ; GB/T 32960-2016 Sonraíocht theicniúil maidir le haisghabháil teasa dramhaíola ar mheaisín shintéirithe ; agus ASME PTC 4.4-2021 Cód Tástála Feidhmíochta an Choire Aisghabhála Teasa Dramhaíola .
